La pompa di calore è una macchina in grado di trasferire calore da un corpo a temperatura più bassa ad un corpo a temperatura più alta. Tale processo è inverso rispetto a quello che avviene naturalmente in natura ed è dovuto al fatto che viene fornita energia elettrica alla macchina che "pompa calore". Il principio di funzionamento che sta alla base della pompa di calore è un ciclo termodinamico inverso, analogo a quello che sta alla base di un comune frigorifero. Nel caso in cui l’unico interesse sia quello di riscaldare un dato ambiente, la pompa si dice "irreversibile"; nel caso in cui si abbia sia l’interesse a riscaldare (ad esempio durante l’inverno) che a raffrescare (ad esempio, durante l’estate), la pompa si dice "reversibile".

Il raffreddamento di ambienti è realizzabile quando impianti ad assorbimento possono essere adattati al funzionamento con i fluidi geotermici disponibili. Questi impianti dispongono di una tecnologia ben conosciuta e sono reperibili sul mercato senza difficoltà. Essi funzionano seguendo un ciclo che utilizza il calore invece dell’elettricità come sorgente di energia. Il raffreddamento è ottenuto utilizzando due fluidi: un refrigerante, che circola, evapora (assorbendo calore) e condensa (cedendo calore), e un fluido secondario o assorbente. Per usi sopra 0°C (soprattutto condizionamento di ambienti e processi industriali), il ciclo usa bromuro di litio come assorbente ed acqua come refrigerante. Per usi sotto 0°C, si adotta un ciclo ammoniaca/acqua, con l’ammoniaca come refrigerante e l’acqua come assorbente.

Il condizionamento di ambienti (riscaldamento e raffreddamento) con l’energia geotermica si è diffuso notevolmente a partire dagli anni ’80, a seguito dell’introduzione nel mercato e della diffusione delle pompe di calore. I diversi sistemi di pompe di calore disponibili permettono di estrarre ed utilizzare economicamente il calore contenuto in corpi a bassa temperatura, come terreno, acquiferi poco profondi, masse d’acqua superficiali, ecc.

Le pompe di calore sono macchine che spostano il calore in direzione opposta a quella in cui tenderebbe a dirigersi naturalmente, cioè da uno spazio o corpo più freddo verso uno più caldo. In realtà, una pompa di calore non è niente di più di un condizionatore. Tutti gli apparecchi refrigeranti (condizionatori d’aria, frigoriferi, freezers, ecc.) estraggono calore da uno spazio (per mantenerlo freddo) e lo scaricano in un altro spazio più caldo. L’unica differenza tra una pompa di calore e un’unità refrigerante sta nell’effetto desiderato, il raffreddamento per l’unità refrigerante, ed il riscaldamento per la pompa di calore. Molte pompe di calore sono reversibili ed il loro funzionamento può essere invertito, potendo operare alternativamente come unità riscaldanti o raffreddanti. Le pompe di calore richiedono energia elettrica per funzionare, ma, in condizioni climatiche adatte e con un buon progetto, il bilancio energetico è positivo, cioè rendono più di quanto consumano.

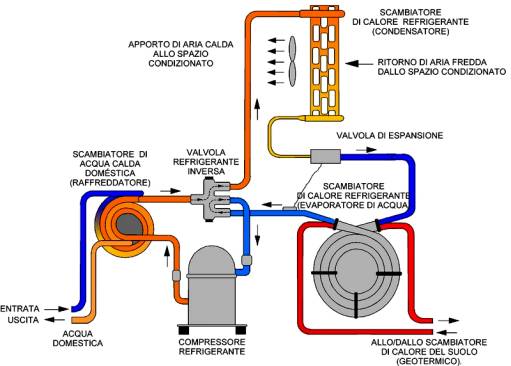

Schema di pompa di calore in posizione di riscaldamento

Principio di funzionamento:

(1)Facendo circolare acqua e un additivo non tossico all'interno degli scambiatori geotermici di diversa forma viene estratta l'energia solare  conservata nel suolo.

(2) Il liquido, attraverso uno scambiatore, riscalda il refrigerante, che evapora in un circuito interno alla pompa di calore.

(3) Il refrigerante viene compresso da un compressore frigorifero, che fa innalzare  considerevolmente la sua temperatura.

(4) Il calore viene ceduto attraverso un secondo scambiatore (detto condensatore) all'acqua per il riscaldamento o per produrre acqua ad uso sanitario.

(5) La pressione del refrigerante viene abbassata con una valvola di espansione, esso quindi passa all'evaporatore per ricaricarsi di nuova energia. Nel caso di pompe di calore reversibili il ciclo è esattamente l'opposto di quello visto, cioè viene prelevato calore dagli ambienti.

(6) I sistemi di riscaldamento interni possono essere di qualsiasi genere: pavimento, parete, soffitto radianti, radiatori, battiscopa, vetilconvettori o unità ad aria; il raffrescamento estivo puo' avvenire in modo naturale, collegando gli scambiatori geotermici (1) direttamente al sistema interno (raffrescamento passivo) o utilizzando le nostre pompe di calore reversibili (raffrescamento attivo).

L'efficienza di una pompa di calore è rappresentata dal coefficiente di prestazione COP (Coefficient of Performance), inteso come rapporto tra l'energia termica resa al corpo da riscaldare e l'energia elettrica consumata perché possa avvenire il trasporto di calore medesimo. Un valore di COP tipico di un sistema efficiente, può essere considerato pari a 3 (valori normali sono compresi tra 2,5 e 3,5): ciò significa che per ogni kWh di energia elettrica consumato, la pompa di calore renderà 3 kWh d'energia termica all'ambiente da riscaldare.

La termodinamica ci insegna, ma ce lo suggerisce anche il buon senso, che il lavoro necessario per portare l'energia termica da un livello di temperatura più basso ad uno più alto è proporzionale a tale dislivello o salto di temperatura. Da ciò consegue la prima buona regola energetica di utilizzare per il riscaldamento di ambienti abitati, che vanno mantenuti a temperatura di comfort intorno ai 20º, temperature per i fluidi di riscaldamento degli impianti non superiori ai 35º sufficienti allo scopo. Con acqua disponibile a 10º-15º, il salto di temperatura è conseguentemente di solo 20º-25º e, in queste condizioni, il rapporto tra calore reso all'impianto di riscaldamento e la potenza richiesta dalla pompa di calore nelle buone macchine moderne si aggira intorno a 4, potendo giungere anche a 5. Ciò significa che, spendendo 1 kW elettrico per l'azionamento dell'impianto si ottengono almeno 4 kW termici per l'utenza; gli altri 3 KW, ovvero il 75% del fabbisogno termico, vengono prelevati dall'ambiente e, più precisamente, nel caso da noi ipotizzato, dal sottosuolo; di conseguenza si può propriamente parlare di fonte "geotermica".

Sono dette pompe di calore quando a essere utilizzata non è la capacità di raffreddamento generata, ma la capacità di riscaldamento ceduta. A seconda della fonte di calore e del vettore termico nel sistema di riscaldamento, si parla di pompe di calore aria/aria, aria/acqua, acqua/acqua o terra/acqua. Queste designazioni indicano dapprima la fonte di calore, ad esempio l'acqua sotterranea, e poi il vettore termico.

Un’altra tecnologia molto in uso accanto alle pompe di calore è rappresentata dallo “scambiatore di calore”, necessario nei casi in cui non è possibile mettere a contatto i fluidi geotermici direttamente con gli impianti di utilizzazione, quando il contenuto salino del fluido può creare danni quali la corrosione o l’inquinamento.
Gli scambiatori di calore vengono fabbricati in diverse versioni di cui le principali sono: a piastre, a fasce tubiere, a serpentina ed a miscela diretta, con separazione finale e recupero del fluido di lavoro dal fluido primario.
Un particolare tipo è quello utilizzato direttamente nel pozzo, con circolazione di acqua dolce o di fluido basso-bollente nel secondario.

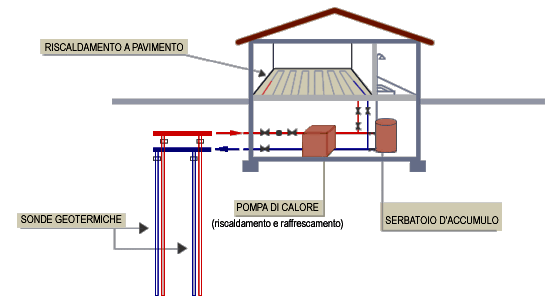

Un impianto che funziona ad energia geotermica è composto da:

·         SONDA GEOTERMICA inserita in profondità per scambiare calore con il terreno;

·         POMPA di CALORE installata all'interno dell'edificio;

·         SISTEMA di DISTRIBUZIONE del calore "a bassa temperatura" all'interno dell'ambiente (impianti a pavimento, pannelli radianti, bocchette di ventilazione, ecc…)

Lo scambio di calore con il terreno avviene tramite la sonda di captazione, installata con una perforazione del diametro di pochi centimetri, in un foro scavato accanto all'edificio, invisibile dopo la costruzione.
Il numero delle sonde geotermiche e la profondità d'installazione (da 50 a 150 metri) variano in funzione dell'energia termica richiesta.

Ogni sonda è formata da due moduli ciascuno dei quali costituito da una coppia di tubi in polietilene uniti a formare un circuito chiuso (un tubo di "andata" e uno di "ritorno") all'interno dei quali circola un fluido glicolato (miscela di acqua e anticongelante non tossico).

I tubi delle sonde sono collegati in superficie ad un apposito collettore connesso alla pompa di calore.

Durante l'inverno il terreno ha una temperatura generalmente superiore a quella esterna, il fluido glicolato scendendo in profondità attraverso le sonde sottrae energia termica al terreno; ritornato in superficie ad una temperatura maggiore, provoca l'evaporazione del refrigerante che circola nel sistema della pompa di calore, il liquido si espande ed ASSORBE CALORE dalla sorgente esterna, ovvero, tramite le sonde geotermiche, dal terreno.

All'uscita dell'evaporatore il fluido, ora allo stato gassoso, viene aspirato all'interno del compressore che, azionato da un motore elettrico, fornisce l'energia meccanica necessaria per comprimere il fluido, determinandone così un aumento di pressione e conseguentemente di temperatura.

Il fluido viene così a trovarsi nelle condizioni ottimali per passare attraverso il condensatore (scambiatore). In questa fase si ha un nuovo cambiamento di stato del fluido, che passa dallo stato gassoso a quello liquido CEDENDO CALORE all'aria o all'acqua che sono utilizzate come fluido vettore per il riscaldamento degli ambienti o per la produzione di acqua sanitaria.

Il ciclo termina con la sua ultima fase dove il liquido passa attraverso una valvola di espansione trasformandosi parzialmente in vapore e raffreddandosi, riportandosi così alle condizioni iniziali del ciclo.

Lo stesso identico sistema, con opportuni accorgimenti impiantistici, potrà provvedere anche al CONDIZIONAMENTO ESTIVO, in questo caso il ciclo viene invertito ed il sistema cede al terreno il calore estratto dall'ambiente interno raffrescandolo.

In generale per il condizionamento estivo si  è costretti al raffreddamento delle macchine frigorifere con l'aria, la cui temperatura di riferimento estiva è di 32º.

Utilizzando le sonde geotermiche, la temperatura di riferimento è invece di circa 14º-16°, il salto di temperatura nelle macchine che devono produrre acqua refrigerata a 7º, si riduce drasticamente, aumentando notevolmente la resa e riducendo, di conseguenza, in modo rilevante i consumi di energia ed i costi di gestione.

A questo si aggiunge il vantaggio di poter effettuare anche un preraffreddamento dell'aria utilizzando direttamente il fluido circolante nelle sonde geotermiche, mentre l'acqua refrigerata viene usata solo per la deumidificazione raffreddando l'aria sotto il punto di rugiada.

Con le pompe di calore si ha quindi il vantaggio di sfruttare una sola macchina,  che grazie ad una valvola diventa reversibile poiché presenta la possibilità di invertire le funzioni dell'evaporatore e del condensatore, fornendo così aria fredda in estate e aria calda in inverno. L'inversione tra i due sistemi, riscaldamento e raffrescamento, può avvenire o con un'inversione sul ciclo o con un'inversione sull'impianto.

La tecnica di prelevare calore con una sonda geotermica è altamente affidabile e fa ormai parte dei modi convenzionali di riscaldamento, ben conosciuta e sfruttata in tutto il Nord Europa e negli Stati Uniti.
A titolo di esempio, una pompa di calore collegata ad una sonda geotermica inserita a circa 100 m di profondità estrae dal suolo una potenza geotermica sufficiente per riscaldare un'abitazione unifamiliare standard.
